A inclinação de um telhado determina quase tudo o mais sobre ele — o comprimento do caibro, as cargas de neve e vento, a escolha do material de cobertura, o custo da madeira e a altura do edifício. Acerte na fase de estrutura e os beirais alinham-se, as empenas fecham limpas e as telhas ou chapas assentam no ângulo de projeto. Erre e passa três dias refazendo entalhes do caibro. A calculadora de inclinação do Chippy Tools faz a aritmética por você em métrico ou imperial — insira a altura e a projeção, e o app retorna a razão de inclinação, o ângulo em graus e o comprimento do caibro para qualquer água reta de telhado.
O que faz a calculadora de inclinação

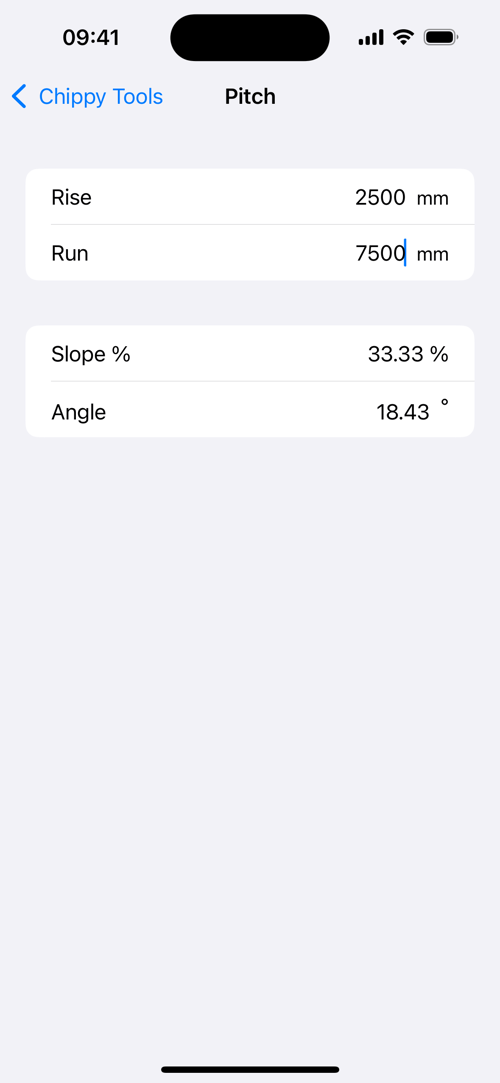

A calculadora de inclinação do Chippy Tools toma duas entradas — a altura vertical e a projeção horizontal — e retorna três saídas: a razão de inclinação (por exemplo 6/12), o ângulo de inclinação em graus (por exemplo 26,6°) e o comprimento do caibro (a distância diagonal do frechal até a cumeeira). A mesma calculadora serve para caibros de telhado completo, inclinações de varanda, caibros de mansarda, telhados de uma água e qualquer outro problema de altura sobre projeção da obra — incluindo longarinas de escada e inclinações de rampa.
O app roda localmente no iOS e Android sem internet necessária, então o cálculo funciona tanto numa cumeeira ventosa sem sinal quanto num porão com paredes de concreto. Alterne entre métrico e imperial sem reiniciar e salve inclinações comuns (4/12, 6/12, 12/12) como predefinições se você constrói o mesmo estilo de telhado regularmente.
Inclinação do telhado e anatomia do caibro
Um caibro comum forma um triângulo retângulo. O cateto horizontal é a projeção (metade da largura do edifício, medida no topo do frechal). O cateto vertical é a altura (do frechal até a face inferior da cumeeira). A hipotenusa é o caibro — a peça de madeira que sustenta a cobertura da cumeeira até o frechal.
No diagrama: (1) altura, (2) projeção, (3) caibro, (4) ângulo de inclinação, (5) entalhe do caibro.
A razão de inclinação é a altura/projeção expressa em relação a uma projeção padronizada (12 polegadas ou 300mm). Um telhado que sobe 6 polegadas em 12 polegadas de projeção é uma inclinação “6/12” ou “seis em doze”. O ângulo de inclinação é a mesma rampa expressa em graus: arctan(altura / projeção). Uma inclinação 6/12 é cerca de 26,6°.
O entalhe do caibro é o recorte feito no caibro onde ele encontra o frechal — tem um assento horizontal que se apoia sobre o frechal e um calcanhar vertical que se assenta rente à face externa. O beiral é a porção do caibro que se projeta para além do entalhe — tipicamente 300–450mm para um telhado doméstico. A espessura da cumeeira reduz à metade a projeção efetiva porque o caibro na verdade termina no eixo da tábua de cumeeira, não na face externa.
Como calcular a inclinação do telhado (altura sobre projeção)
O fluxo padrão de altura sobre projeção é direto:
- Meça a altura — a distância vertical do topo do frechal até a face inferior da tábua de cumeeira.
- Meça a projeção — a distância horizontal do eixo do frechal até o eixo da cumeeira.
- Expresse como altura/projeção sobre uma projeção de 12 polegadas ou 300mm — multiplique ou divida ambos os números conforme necessário.
- Confirme com o Chippy Tools — insira a altura e a projeção brutas, e o app retorna a inclinação padronizada e o ângulo em graus.
Como exemplo prático em imperial: um telhado sobe 4 pés (48 polegadas) sobre uma projeção de 12 pés (144 polegadas). Padronize para uma projeção de 12 polegadas: 48 ÷ 12 = 4 polegadas para cada 12. É uma inclinação 4/12, equivalente a arctan(4/12) ≈ 18,4°. Exemplo métrico: um telhado sobe 1,5m sobre uma projeção de 3m. Padronize para uma projeção de 300mm: 1,5m × (300/3000) = 150mm de altura para cada 300mm de projeção. É uma inclinação 1/2 (ou “150 em 300”), equivalente a arctan(150/300) = 26,6°.
Como calcular o comprimento do caibro
O comprimento do caibro é a hipotenusa do triângulo retângulo formado pela altura e pela projeção, calculado por Pitágoras:
comprimento do caibro = √(altura² + projeção²)
Para uma inclinação 6/12 sobre uma projeção de 4,0m: altura = 4,0 × (6/12) = 2,0m, então caibro = √(4,0² + 2,0²) = √(16 + 4) = √20 ≈ 4,47m. Some o beiral a esse valor ao encomendar — um beiral de 450mm leva o comprimento do pedido para cerca de 4,92m, arredonde para o próximo comprimento em estoque (5,4m ou 6,0m).
Para um exemplo em imperial com uma inclinação 9/12 sobre uma projeção de 16 pés: altura = 16 × (9/12) = 12 pés. Caibro = √(16² + 12²) = √(256 + 144) = √400 = exatamente 20 pés. Arredonde para um comprimento em estoque de 22 pés para ter folga nos cortes de extremidade e no beiral.
A calculadora de inclinação do Chippy Tools retorna o comprimento do caibro diretamente para que você possa cotar o material antes de cortar.
Calcule Inclinação e Comprimento do Caibro no Canteiro
Baixe o Chippy Tools e use a calculadora de inclinação no iOS ou Android. Offline, rápida e precisa — não precisa de sinal para dimensionar um telhado.
Inclinações de telhado comuns e seus usos
| Inclinação | Ângulo | Uso comum |
|---|---|---|
| 1/12 (e menores) | 4,8° | Cobertura metálica industrial de chapa plana, cobertura comercial multicamadas, casas modernas minimalistas |
| 2/12 | 9,5° | Casas modernas com aspecto plano; apenas cobertura metálica |
| 3/12 | 14,0° | Varandas e abas de baixa inclinação; chapa metálica de costura saliente |
| 4/12 | 18,4° | Mínimo comum para telhas asfálticas; casas de incorporação de entrada na Austrália |
| 6/12 | 26,6° | A inclinação residencial mais comum na América do Norte; funciona com telhas, metal, cerâmica |
| 8/12 | 33,7° | Casas tradicionais de aspecto íngreme; melhor escoamento de neve |
| 9/12 | 36,9° | Casas de era vitoriana e patrimoniais |
| 10/12 | 39,8° | Casas de arquitetura íngreme; alguns estilos de época australianos |
| 12/12 | 45° | Inclinação “cheia” clássica — ardósia, detalhe arquitetônico muito íngreme |
O mínimo de 4/12 para telhas asfálticas é uma referência comum dos códigos, mas os mínimos específicos variam conforme o sistema de manta — verifique sempre a especificação do fabricante. Telhas cerâmicas e ardósia normalmente precisam de mínimo 5/12 para evitar que a chuva seja empurrada por baixo das sobreposições com vento forte.
Entalhe do caibro, espessura da cumeeira e beiral
Quando você corta um caibro, três subtrações e uma soma modificam o comprimento de caibro bruto dado por Pitágoras:
- Subtraia metade da espessura da tábua de cumeeira da projeção antes de calcular o caibro — o caibro na verdade termina no eixo da cumeeira, não na face interna. Para uma cumeeira de 38mm, subtraia 19mm da projeção.
- Subtraia a profundidade vertical do entalhe da altura efetiva no frechal. O corte de assento fica no topo do frechal; o calcanhar do caibro encosta na face do frechal. A altura de apoio é a altura do caibro menos a profundidade do assento.
- Some o beiral ao comprimento do caibro ao encomendar. Um beiral de 450mm acrescenta 450mm de madeira que se projeta para além do entalhe. Não o some antes de calcular Pitágoras — adicione-o ao comprimento de corte depois de obter o comprimento do caibro dentro do triângulo.
- Arredonde para cima para o próximo comprimento em estoque ao encomendar.
A calculadora de inclinação do Chippy Tools retorna o comprimento do caibro dentro do triângulo. Aplique manualmente os ajustes de cumeeira/entalhe/beiral com base nas dimensões do caibro e da cumeeira que você está usando.
Estrutura de telhado de quatro águas
Telhados de quatro águas inclinam-se nos quatro lados — as empenas são substituídas por uma água triangular. A estrutura de quatro águas usa três tipos de caibro:
- Os caibros comuns correm perpendiculares do frechal até a cumeeira, como num telhado de duas águas. Calcule-os com a fórmula padrão de altura/projeção/caibro do Chippy Tools.
- Os caibros de espigão correm na diagonal, do canto do edifício até o pendural (onde termina a cumeeira). Eles têm uma hipotenusa mais longa: comprimento do espigão = √(caibro comum² + meia-largura-edifício²). O caibro de espigão fica em uma inclinação diferente dos caibros comuns porque atravessa o canto na diagonal.
- Os caibros menores (jack rafters) correm do frechal até o caibro de espigão, encurtando-se progressivamente conforme se aproximam do canto. O comprimento do caibro menor é o comprimento do caibro comum × (distância ao canto / projeção total do espigão).
Uma calculadora dedicada de telhado de quatro águas está no roadmap do Chippy Tools. Por enquanto, use a calculadora de inclinação para o caibro comum e deduza os comprimentos do espigão e dos caibros menores a partir da geometria do seu telhado específico.
Inclinação do telhado e materiais de cobertura
A inclinação determina quais materiais podem ser instalados, qual manta de impermeabilização é necessária e como as sobreposições se comportam sob chuva com vento.
Inclinação baixa (1/12 a 3/12) — multicamadas betuminosa, membrana EPDM, chapa metálica de costura saliente com costura selada, chapa corrugada parafusada com sobreposição extra. Telhas asfálticas funcionam até 2/12 apenas com manta dupla especial. Telha cerâmica geralmente não é viável.
Inclinação média (4/12 a 7/12) — telhas asfálticas em qualquer região, todos os perfis metálicos, telha de concreto e cerâmica a partir de 5/12, ardósia a partir de 6/12. A faixa mais flexível para escolha de material e a estrutura mais econômica.
Inclinação íngreme (8/12 e acima) — vale tudo. Regiões de neve preferem 8/12 ou mais para escoar; estilos arquitetônicos levam a escolhas 10/12 e 12/12. Telha e ardósia ficam melhor neste declive.
Matemática de Telhado Que Simplesmente Funciona
O Chippy Tools lida com inclinação de telhado, comprimento de caibros, escadas de deck, espaçamento de balaústres e disposição de deck em um único app. Baixe uma vez, calcule em qualquer lugar — sem internet necessária.
Códigos de construção e exigências de inclinação mínima
Os mínimos de inclinação variam por região e material:
- Austrália (NCC e NASH) — cobertura metálica geralmente exige um mínimo de 5° (≈ 1/12); telha cerâmica tipicamente 15° (≈ 3/12). Regiões ciclônicas endurecem esses limites.
- Reino Unido (Approved Document C, BS 5534) — mínimo 17,5° para telha cerâmica/concreto com manta; 12,5° para algumas telhas de concreto com encaixe.
- Estados Unidos (IRC e IBC) — mínimo de telha asfáltica 2/12 (com manta dupla) ou 4/12 (simples); mínimo de telha 4/12 com manta de engenharia.
- Nova Zelândia (NZBC E2) — telhado metálico mínimo 3°; telha mínimo 15°. Zonas de vento alto adicionam limites mais restritos.
Confirme sempre com sua prefeitura, autoridade de construção e o manual de instalação do fabricante antes de fixar uma inclinação. Os códigos mudam e algumas prefeituras impõem mínimos locais mais restritos que a norma nacional.
Unidades imperiais e métricas
O Chippy Tools aceita milímetros, centímetros, metros, pés, polegadas, ou pés e polegadas em qualquer combinação. Insira a altura em polegadas e a projeção em metros no mesmo cálculo — o app converte internamente. A razão de inclinação em si é adimensional, portanto 6/12 polegadas e 150/300mm produzem a mesma inclinação e o mesmo ângulo.
Para construtores australianos e de países métricos que trabalham com dados de cobertura publicados nos EUA, o fluxo mais fácil é inserir as medidas em mm, ler a inclinação em graus (que é universal) e escolher uma razão de inclinação que coincida com o número arredondado que você veria em um desenho americano.
Por que usar uma calculadora de inclinação no seu telefone
O app Chippy Tools é feito para profissionais que precisam de cálculos no canteiro sem internet. A calculadora de inclinação está acoplada no mesmo app à Calculadora de Escadas, à Calculadora de Deck e à Calculadora de Triângulos — calcule o telhado, o deck da varanda, as escadas do deck e os cortes de meia-esquadria em um único fluxo sem reinserir as medidas.
Calculadoras web falham em obras novas remotas onde o 4G é instável. A calculadora do Chippy Tools roda localmente — a resposta está na tela em menos de um segundo. Alterne entre métrico e imperial sem reiniciar, salve predefinições comuns 4/12 / 6/12 / 8/12 e abra a calculadora diretamente do widget da tela inicial quando um cliente pedir uma cotação rápida durante o orçamento.
